Чей значок?
Бахрейна.
чей же ещё.
Чей значок?
Бахрейна.
чей же ещё.
Хорошая попытка, но правильный ответ находится на территории Академгородка.
Предположу музей солнца
Предположу музей солнца
Интересный вариант, но другое.
Попробуйте присмотреться к волне в центре значка, возможно, вы сможете опознать что это и тогда организацию выпустившей данные значки будет уже очень легко определить.
Попробуйте присмотреться к волне в центре значка
Присмотрелся - не ровная волна получилась.
Не синуса график, который волна за волной по оси абсцисс (если перевернуть под 90) набегает, как поется в известной песне.
А можно уточнить - цветовая гамма значка имеет скрытый символизм?
Присмотрелся - не ровная волна получилась.
Не синуса график, который волна за волной по оси абсцисс (если перевернуть под 90) набегает, как поется в известной песне.А можно уточнить - цветовая гамма значка имеет скрытый символизм?
Цвета могли быть другими.
Ответ.

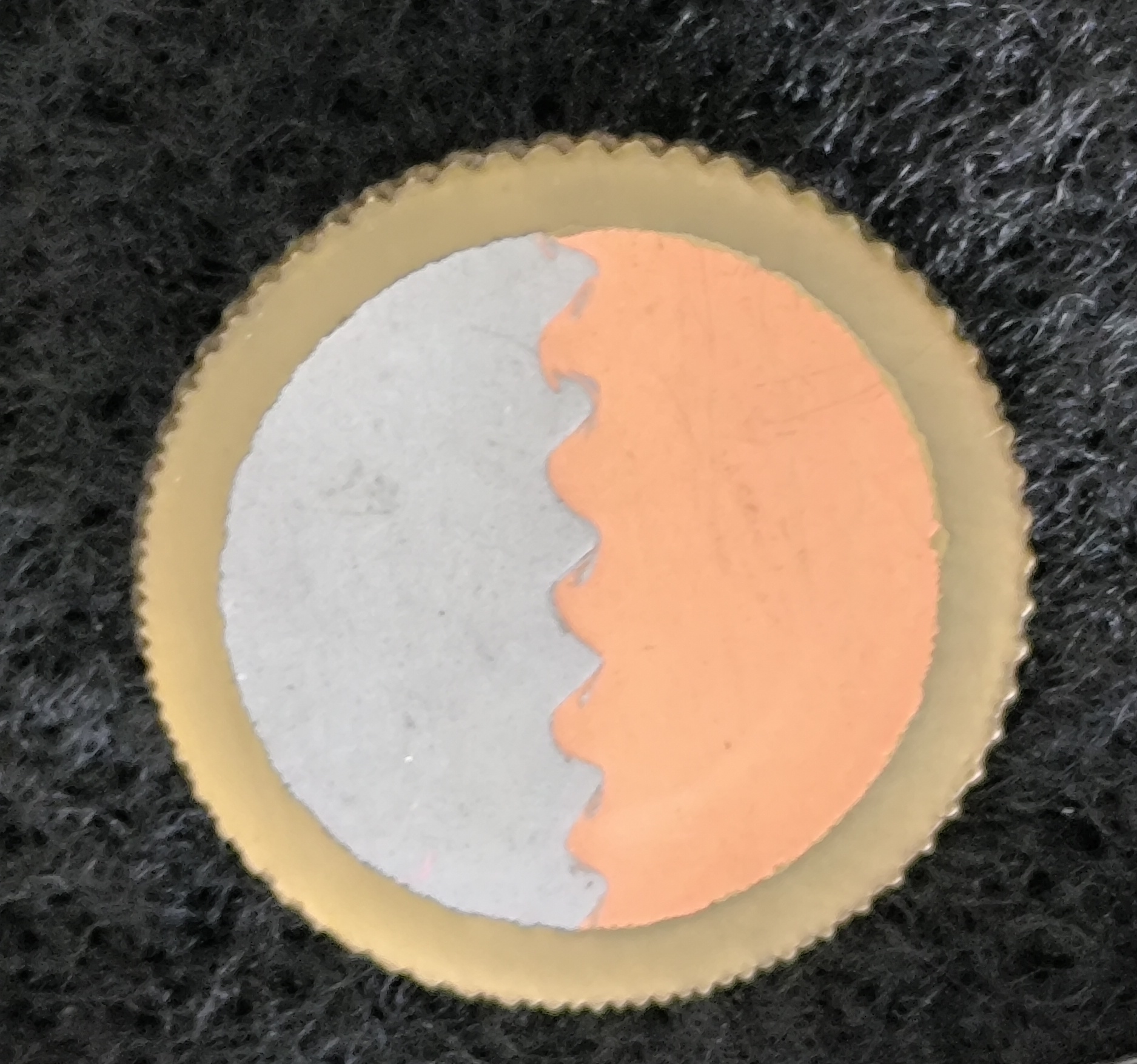

Для создания этого значка использовался настоящий образец сварки взрывом.
Данныя технология активно изучалась, применялась и внедрялась в производство в 1950-ых, 1960-ых и 1970-ых. Про неё написано во многих популярных книгах про Академгородок и газетеах ЗНВС и Вечерний Новосибирск.
Занимался этой технологией Институт Гидродинамики. Возглявлял это направление Андрей Дерибас.
Отредактировано Евгений Козионов (27-09-2026 08:55:50)
Ответ.
Для создания этого значка использовался настоящий образец сварки взрывом.
Тогда значок нужно повернуть на 90 градусов.
А так как на фото - смотрится как кондитерское изделие.
Арсений Иннокентьевич поясняет
Эта история интересна тем, что на Новосибирском стрелочном заводе (НСЗ) главной «взрывной» технологией было не столько сварка, сколько упрочнение металла взрывом. Сварка взрывом появилась в Новосибирске как побочное открытие, сделанное во время работ по заказу завода.
С чего всё началось. В 1960 году завод обратился в Институт гидродинамики СО АН СССР с просьбой придумать способ упрочнить железнодорожные стрелочные крестовины. Самая уязвимая их часть — сердечник, клиновидная деталь на пересечении рельсов, которая быстро изнашивается под ударами колёс. Если стрелка служила 3–3,5 года, то крестовина выходила из строя в три раза быстрее. Эту задачу взяли ученики М. А. Лаврентьева Е. И. Биченков, А. А. Дерибас и Ю. А. Тришин, которые начали исследовать эффект упрочнения стали взрывом.
Первые результаты. По воспоминаниям сотрудников института, обработанную взрывом стрелку уложили в путь, и через полгода стало ясно, что она прослужит примерно вдвое дольше обычной. Позже упрочнённые в лаборатории сердечники, которых набралось больше тысячи, испытали практически на всех железных дорогах страны.
Как появилась сварка взрывом. Во время этих опытов учёные заметили, что металлическая пластина, которую взрывом бросают на стрелку, часто к ней приваривается. Так в институте открыли сварку взрывом. Стоит уточнить, что за рубежом похожий эффект описывали и раньше, так что это было скорее независимое открытие. Но именно новосибирская школа превратила его в систематическое научное направление. Институт гидродинамики считается пионером исследований сварки взрывом, а затем эти работы развернулись в Институте электросварки им. Патона, Волгоградском политехническом институте, Алтайском НИИ технологии машиностроения и многих других организациях. Итоги этих работ А. А. Дерибас обобщил в известной монографии «Физика упрочнения и сварки взрывом» (1972).
Долгое внедрение. Путь на производство оказался трудным. По словам участников, из-за бюрократической волокиты широкое внедрение затянулось: на запуск цеха упрочнения взрывом на заводе ушло почти 15 лет. В итоге на НСЗ пустили первый в стране и в мире опытно-промышленный цех по упрочнению изделий во взрывных камерах. Взрыв упрочняет поверхностный слой высокомарганцовистой стали крестовины на глубину до 40 мм, а весь цикл обработки сердечника занимает 25 минут. Это важная деталь: работа ведётся не на открытом полигоне, а в закрытых взрывных камерах, прямо в заводских условиях.
Сегодня. Завод до сих пор подчёркивает, что совместно с сибирскими учёными впервые в мировой практике внедрил упрочнение металлических изделий энергией взрывной волны в камере. Академик В. М. Фомин говорил, что завод активно применяет сварку взрывом и, возможно, это единственное предприятие в России, использующее такую технологию в этом производстве. Впрочем, в материалах самого завода речь идёт в основном об упрочнении. Для соединения рельсовых элементов там сейчас применяется электроконтактная стыковая сварка оплавлением: так сваривают остряки стрелочных переводов, уравнительные стыки и рельсы сердечника крестовин с непрерывной поверхностью катания.
ВН 1979
Да, практически все металлообрабатывающие технологии из этой статьи 1979 года дожили до наших дней, хотя их судьба сложилась по-разному. Исключение составляет только синтез крупных алмазов.
Детонационное напыление покрытий («бомбардировка» деталей разогнанными частицами) применяется и сегодня. Детонационные пушки выпускаются серийно, в том числе установки, созданные в том же Институте гидродинамики им. Лаврентьева. Ими наносят твёрдые износостойкие покрытия, например карбид вольфрама или оксид алюминия, на валы насосов, лопатки, уплотнения, детали запорной арматуры и авиационной техники. Однако у метода появился сильный конкурент — высокоскоростное газопламенное напыление (HVOF), которое во многих отраслях технологически проще. Поэтому детонационное напыление сейчас скорее нишевая, но вполне живая технология.
Удаление заусенцев взрывом стало одной из самых массовых «взрывных» технологий, хотя мало кто о ней знает. Это термоимпульсная обработка (в англоязычной литературе Thermal Energy Method, TEM). Детали помещают в камеру, заполняют её горючей газовой смесью и поджигают. Тонкие заусенцы, у которых большая поверхность и малая масса, мгновенно сгорают, а сама деталь почти не нагревается. Метод широко используется в автомобильной промышленности и гидравлике для корпусов клапанов, топливной аппаратуры и гидрораспределителей: заусенцы в их внутренних каналах иначе удалить очень трудно.
Сварка взрывом — зрелая промышленная технология. Её основное применение сегодня — производство биметаллических листов: толстую основу из недорогой стали плакируют тонким слоем нержавеющей стали, титана, меди или никелевого сплава. Из таких листов делают химические реакторы, теплообменники, сосуды давления. Другой важный пример — переходники «алюминий–сталь», которые обычной сваркой не соединить. Они используются в судостроении, где алюминиевые надстройки крепят к стальному корпусу, и в электролизёрах алюминиевых заводов. Этим занимаются специализированные предприятия как в России, так и за рубежом. Именно здесь сбылись слова Дерибаса о соединении материалов, «которые раньше никаким способом соединить не удавалось».
Упрочнение взрывом (пропускание ударной волны через металл) до сих пор применяется, причём именно там, где начиналось, — для сердечников железнодорожных крестовин из высокомарганцовистой стали. Такая сталь сильно упрочняется при ударном нагружении, поэтому метод ей подходит идеально. Новосибирский стрелочный завод по-прежнему упоминает эту технологию, и аналогичная обработка крестовин используется за рубежом. Для других изделий распространение метода скромнее.
Алмазный порошок из графита производится промышленно. Существует два направления: ударное превращение графита в алмаз и детонационный синтез наноалмазов из углерода самого взрывчатого вещества. Этот второй путь, кстати, тоже во многом развивался в советских и российских институтах. Детонационные наноалмазы выпускаются в России и Беларуси. Их применяют в полировальных составах для сверхточной обработки, в присадках к смазкам, в композиционных гальванических покрытиях, а также исследуют для биомедицины.
Крупные кристаллы алмаза — единственное, что осталось мечтой в том виде, в котором о нём говорили в 1979 году. Взрыв длится слишком мало, чтобы вырастить большой кристалл. Задачу в итоге решили совсем другими методами: выращиванием при высоком давлении и температуре (HPHT) в прессах и химическим осаждением из газовой фазы (CVD). Сегодня так получают ювелирные алмазы в несколько карат.
Упомянутые в статье невзрывные темы тоже получили развитие: тушение нефтяных фонтанов взрывом стало стандартной практикой, а противоселевая плотина Медеу под Алма-Атой стоит до сих пор. Но это уже не металлообработка.
ЗНВС 1974
В целом написанное о «Дюпоне» соответствует действительности.
Что подтверждается. Концерн DuPont действительно был одним из первопроходцев промышленной сварки взрывом. Этим направлением занималась команда Арнольда Хольцмана в штате Делавэр, которая вложила в разработку процесса много исследований. Патент США 3 137 937 на этот метод был выдан 23 июня 1964 года, и процесс стал продаваться под торговой маркой Detaclad. Слова о том, что результаты получены «одновременно и независимо», в целом справедливы. Новосибирская группа Дерибаса, Тришина и Биченкова начала работу в 1960 году, а первый образец, согласно той же вырезке, получила 12 апреля 1961 года. Американцы работали в те же годы. Сведений о том, что одна сторона заимствовала результаты другой, нет.
Где есть неточности.
Во-первых, американцы, судя по всему, начали чуть раньше. По ряду источников, DuPont подал заявку на этот патент 26 октября 1960 года, то есть за несколько месяцев до первого новосибирского образца. В английской Википедии датой подачи назван 1962 год, так что источники здесь расходятся. Но даже по поздней дате американский приоритет оформлен одновременно с советским, а не позже.
Во-вторых, утверждение, что в 1963–1964 годах DuPont «лишь начинал готовиться к промышленным экспериментам», преуменьшает американские успехи. К тому времени у концерна уже был оформлен патент и выпускались опытные изделия: сохранились образцы плакированных взрывом заготовок для монет, датируемые примерно 1964 годом. С другой стороны, коммерческое производство биметалла DuPont начал в 1965 году. Поэтому если опытная партия около 100 тонн плит на Кузнецком комбинате в 1963–1964 годах действительно была выпущена, то по промышленному опробованию советская сторона могла на год-два опередить американцев. Уже в 1966 году французская компания Nobel Bozel приобрела эту технологию, то есть американский процесс к тому времени был достаточно зрелым, чтобы продаваться по лицензии.
В-третьих, ни DuPont, ни Институт гидродинамики не были первыми, кто наблюдал само явление. Сваривание металлов при ударе замечали ещё раньше: на осколках снарядов, прилипших к броне, а в 1950-х годах в США В. Филипчук описал, как при опытах со штамповкой взрывом алюминиевые профили приваривались к стальным матрицам. Слова заметки о «первых работах» DuPont стоит понимать как первые целенаправленные работы по созданию технологии, а не как открытие эффекта.
grokipediaИтог. Упоминание DuPont как параллельного и независимого первопроходца верно. Но американцы были как минимум не позади по срокам исследований и патентования, а отставание DuPont в 1963–1964 годах касается только выхода на промышленное производство, причём оно составляло год-два, а не выглядело так, как следует из заметки.
